Nr.: 2020-21

Thema: Ressourcen in Projekt ergänzen

Software: Allplan 2018


Hintergrund:

In Allplan BIM haben manchmal Bauteile eine rautenförmige Schraffur. Das ist eine Ersatzdarstellung, wenn Flächenstile nicht gefunden werden. Die Flächenstile müssen ggf. in das aktuelle Projekt integriert werden.


So geht's:

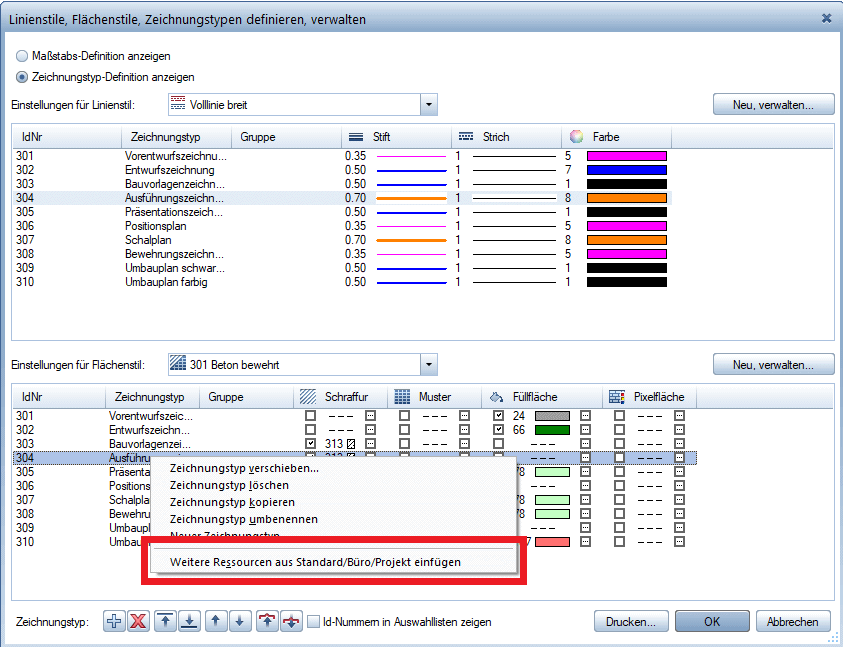

In den Voreinstellungen bei Definitionen → „Linienstile, Flächenstile, Zeichnungstypen“ Rechtsklick in die untere Hälfte bei den Flächenstilen.

Dann „weitere Ressource aus Standard/Büro/Projekt einfügen“ und dann ein bestehendes (IBD-) Projekt oder eine andere Quelle auswählen, aus dem die Flächenstile rüber kopiert werden.

Dann muß ev. noch ein schöner Zeichnungstyp in der Statuszeile eingestellt werden.
