Nr.: 2019-05
Thema: Darstellung Seitenflächen
Software: Allplan BIM 2019
Hintergrund:
In Allplan BIM kann über die Flächenvisualisierung angezeigt werden, welches Material bei den Seitenbelägen im Raum verwendet wurde. So können Sie die verbauten Materialien überprüfen.
Es ist nicht vorgesehen die Seitenflächen in den Grundrissen darzustellen.
So geht’s:

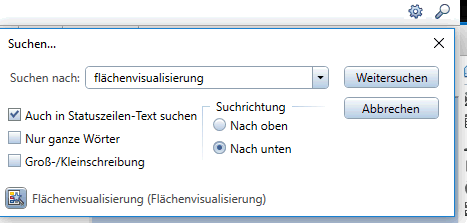

Seitenflächen können dennoch dargestellt werden und zwar mit der folgenden Funktion "Flächenvisualisierung"
Damit können Sie anschließend Seitenflächen auswählen, für die Seitenflächen eine passende Musterlinie, dann den Raum anwählen und schon wird die Seitenfläche mit der Musterlinie dargestellt.
Tipp: Tragen Sie bei der Musterlinie die richtige Dicke der Seitenfläche und die Lage links ein, wenn die Schichtstärke dargestellt werden.
