Nr.: 2020-18

Thema: Nullniveau und NHN

Software: Allplan 2020

Hintergrund:

Das Nullniveau in Allplan BIM entspricht nach den Planungsanforderungen dem Niveau Fertigfußboden oder Rohfußboden oder manchmal auch anderen Anforderungen. Das Nullniveau entspricht auch NHN und nicht mehr NN. Das sollte korrekte Koordinaten eindeutig beschrieben sein. Wenn in Allplan beim Offset eine Z-Höhe NHN angegeben ist entspricht die Z-Höhe dem Nullniveau des Ebenenmanagers und damit richtet sich das Gebäude auch in der Höhe des Geländes passend aus.

So geht's:

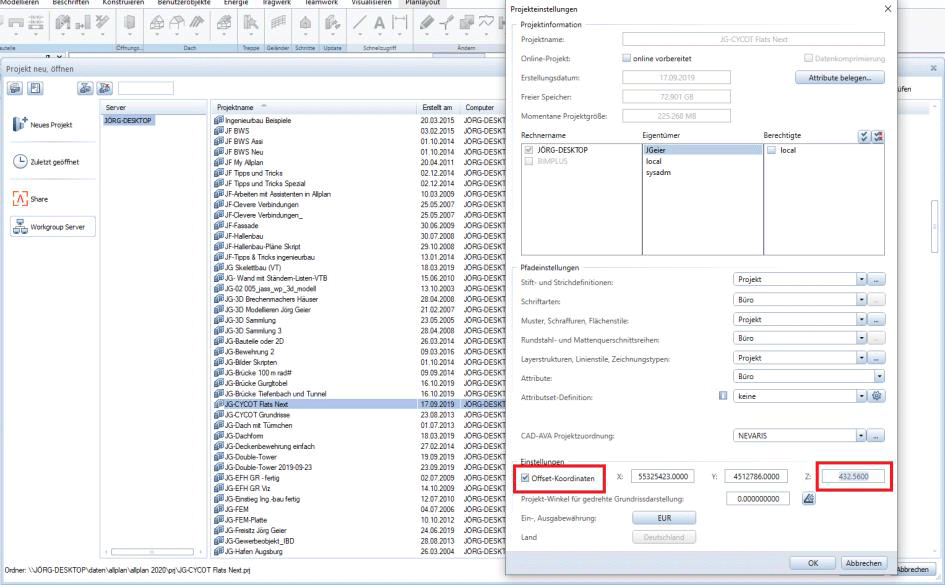

In der Liste der Projekte öffnen Sie die Projekteigenschaften per Rechtsklick im Kontextmenü. Im Eigenschaften-Dialog aktivieren Sie den Offset und Stellen den Z-Wert als NHN Kote für das Nullniveau des Gebäudes ein.
