Stahlprofile bei Bauteilen

Hintergrund:
In Nemetschek-Allplan können bei Architektur-Bauteilen auch Stahlprofile aus den Symbolkatalogen verwendet werden.

Lösung:
Selektieren Sie die Profile im Bauteil in Allplan folgendermaßen:

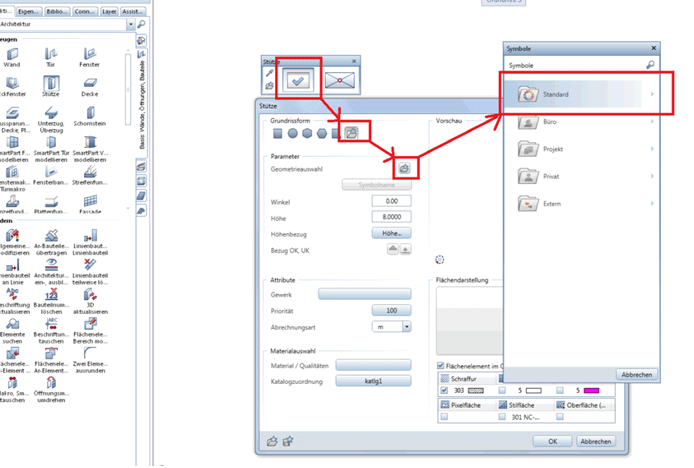

Wählen Sie im Werkzeug (z.B.:Stütze) die freie Form, dann die Symbolauswahl.
Suchen Sie dann unter Standard die Stahlprofile:
Standard- Stahlbau- (z.B.) HEA IPBI 2D-Stahlprofil eckig idealisiert....
Stahlprofile bei Bauteilen (1)

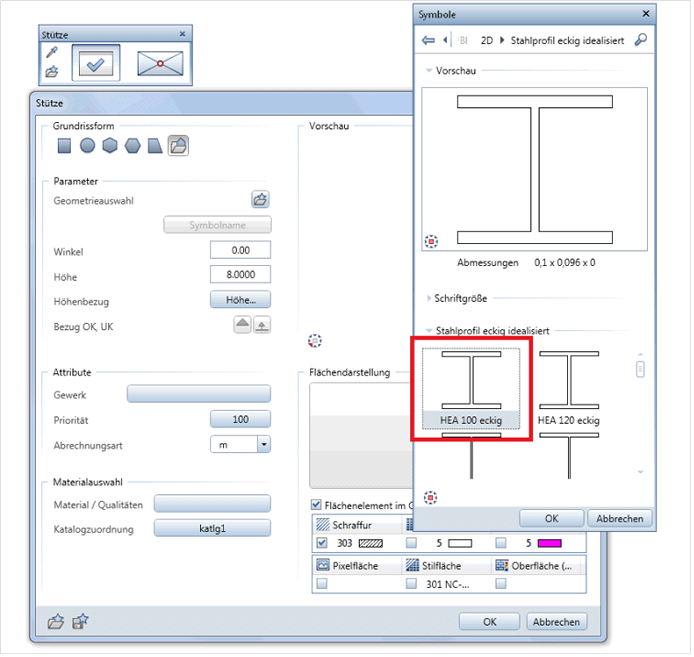

... selektieren Sie unten in der Auswahl per Doppelklick linke Maustaste das gewünschte Profil
Das Profil wird dann im Menü des Bauteils eingestellt und kann dann in Allplan verwendet werden.
Stahlprofile bei Bauteilen (2)
Hintergrund:
In Nemetschek-Allplan können bei Architektur-Bauteilen auch Stahlprofile aus den Symbolkatalogen verwendet werden.

Lösung:
Selektieren Sie die Profile im Bauteil in Allplan folgendermaßen:
Wählen Sie im Werkzeug (z.B.:Stütze) die freie Form, dann die Symbolauswahl.
Suchen Sie dann unter Standard die Stahlprofile:
Standard- Stahlbau- (z.B.) HEA IPBI 2D-Stahlprofil eckig idealisiert....
Stahlprofile bei Bauteilen (1)

... selektieren Sie unten in der Auswahl per Doppelklick linke Maustaste das gewünschte Profil
Das Profil wird dann im Menü des Bauteils eingestellt und kann dann in Allplan verwendet werden.
Stahlprofile bei Bauteilen (2)
