Höhenlinien Wohnflächen in Allplan

Hintergrund:
So werden in Allplan die Höhenlinien der Räume im Dach bei der Wohnflächenberechnung erzeugt:


Lösung:
- Teilbild mit Räumen aktiv im Hintergrund, leeres TB mit Namen wie "Flächenaufteilung" aktiv setzen

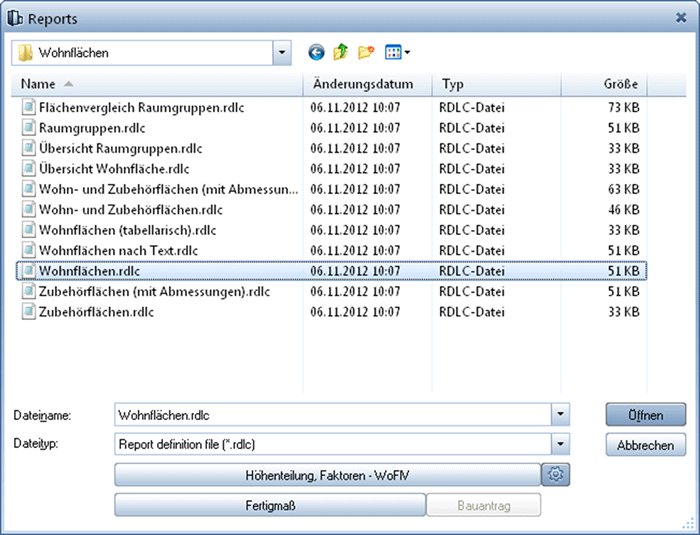

- Report "Wohnflächen.rdlc" auswählen (aber noch nicht öffnen)
- Optionen öffnen
Auswahl

- Häkchen setzen bei "Flächenansätze im Aktiven Dokument speichern" und dann OK

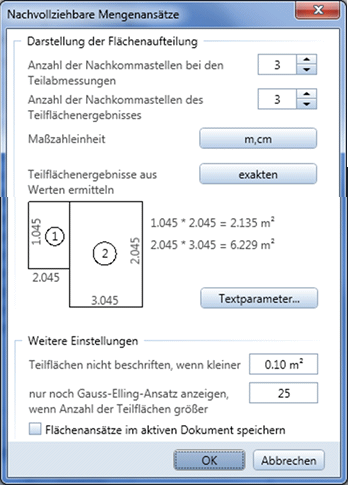

Nachvollziehbare Mengenansätze
- Jetzt die Allplan Wohnflächenberechnung im Report aufrufen

- Reportausgabe schließen, das abspeichern der Flächenaufteilung mit "Ja" bestätigen und das TB "Flächenaufteilung" ansehen.

  Dort sieht man die Flächenaufteilung der Räume und wenn man in der Bildschirmdarstellung die "Dicke Linie" aktiviert sieht man auch die 1m und 2m Höhenlinie.

  Dies ist dann die Basis z.B. zum nachfahren mit der Sichtfilterebene.

  Nicht vergessen in den Optionen der Reports das Häkchen bei "Flächenansätze im Aktiven Dokument speichern" wieder zu deaktivieren!

Hintergrund:
So werden in Allplan die Höhenlinien der Räume im Dach bei der Wohnflächenberechnung erzeugt:


Lösung:
- Teilbild mit Räumen aktiv im Hintergrund, leeres TB mit Namen wie "Flächenaufteilung" aktiv setzen
- Report "Wohnflächen.rdlc" auswählen (aber noch nicht öffnen)
- Optionen öffnen
Auswahl

- Häkchen setzen bei "Flächenansätze im Aktiven Dokument speichern" und dann OK
Nachvollziehbare Mengenansätze
- Jetzt die Allplan Wohnflächenberechnung im Report aufrufen

- Reportausgabe schließen, das abspeichern der Flächenaufteilung mit "Ja" bestätigen und das TB "Flächenaufteilung" ansehen.

  Dort sieht man die Flächenaufteilung der Räume und wenn man in der Bildschirmdarstellung die "Dicke Linie" aktiviert sieht man auch die 1m und 2m Höhenlinie.

  Dies ist dann die Basis z.B. zum nachfahren mit der Sichtfilterebene.

  Nicht vergessen in den Optionen der Reports das Häkchen bei "Flächenansätze im Aktiven Dokument speichern" wieder zu deaktivieren!
